电源解决方案 > 多路输出板加载模块 48W Power Solutions > multi-outputs board mount module 48W
PSDG-48 系列
系 列 >
产品类别 >
输入电压 >
输出功率 >
特 性 >
PSDG-48
电源解决方案
16-60Vdc
48W
🟦 集成EMI滤波器
🟦 反极性保护
🟦 保持功能 (通过外部电容器管理的50ms定时功能)
🟦 高低输入电压瞬态和浪涌电流限制
🟦 短路保护和输出过压保护
🟦 -40°C至+105°C 满载外壳工作温度范围
🟦 适用于符合MIL-STD-202和810标准的高海拔、湿度、温度冲击
和循环 、机械振动和冲击的相关应用
高可靠性标准 >

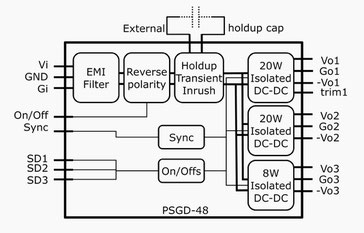

PSDG-48简化方框图
PSDG-48系列是完全集成 COTS 多输出48W 隔离电源模块。该模块专为24V 和28VDC军事和高可靠性应用而设计, 符合MIL-STD-461、MIL-STD-704、MIL-STD-1275、ABD100 和 DO160等标准的要求 :
🟦 输入电压 :16-60Vdc
🟦 瞬态高压:最高可达100Vdc/50ms (MIL-STD-1275), 80V/100ms
(DO160, MIL- STD-704)
🟦 瞬态低压:低至12V/1s (MIL-STD-1275初始啮合浪涌)
🟦 UVLO : 12.2Vdc (打开), 10.0Vdc (关闭)
🟦 EMI : 内置差分模式和共模滤波,符合MIL-STD-461、DO160...
输出特性 >
数据表中详细描述了部件编号方案

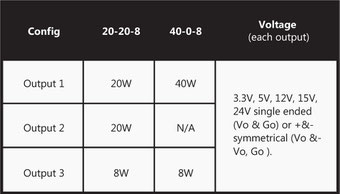

48W 总输出功率:20W+20W+8W 三路输出或40W+0W+8W 双路独立输出,可预先配置为单路或对称电压 :
🟦 调整率 (线+负载+热) : 2%
🟦 调整范围 : 80%至110% (输出1)
🟦 1500 Vdc 主 - 副隔离
🟦 全面保护:输出短路和过压保护
